Гидромонитор АН-300 предназначен для размыва грунта струей воды высокого давления и последующей откачки образовавшейся пульпы.
1. Общие данные:
Гидромонитор АН-300 предназначен для размыва грунта струей воды высокого давления и последующей откачки образовавшейся пульпы.
Производительность насоса – 300 м3 пульпы в час, напор – 120 м. Общий вес гидромонитора - 2800 кг. Длина – 3700 мм.

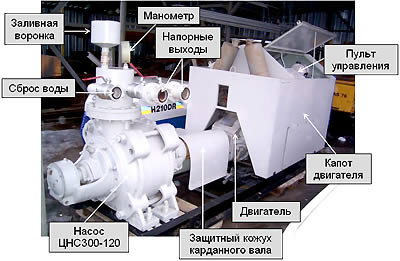

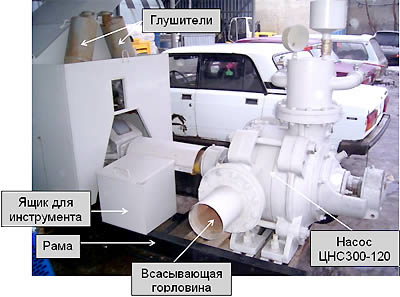

Гидромонитор состоит из базового двигателя ЯМЗ-238М2-2 со сцеплением и механизмом отбора мощности и центробежного водяного насоса ЦНС300-120, смонтированных на общей раме.
Гидромонитор поставляется в комплекте с грунторазмывочными инструментами ЭЖ-200, РС-70, РГ-70/3.
Гидромонитор АН-300 и грунторазмывочные инструменты:
1. Эжектор-грунтосос ЭЖ-200 с размывочными форсунками.
2. Размывочная гребенка РГ70/3.
3. Размывочный ствол РС-70.
2. Комплект поставки.
|
АН-300 |
Гидромонитор производительностью 300 м3 пульпы в час на базе насоса ЦНС300-120 с двигателем ЯМЗ-238М2-2 |
|
ЭЖ-200 |
Эжектор-грунтосос (Д=200 мм) L=1500 мм, вес 35 кг в комплекте с мини-понтоном, кулисой для крепления на спуско-подъемном механизме. |
|
Компл. |
Мини-лебедка (L=2300 мм, вес 27 кг) с мини-понтоном и приспособлением для изменения угла наклона эжектора-грунтососа. |
|
РС-70 |
Размывочный ствол (Д=70 мм) с соединительной головкой и одним рабочим отверстием. Габариты L=1400 мм, вес 7 кг. |
|
РГ-70/3 |
Размывочная гребенка - «грабли» (Д=70 мм) с тремя рабочими отверстиями, L=1250 мм, вес 13 кг. |
|
ВШ-200 |
Всасывающий армированный шланг (Д=200 мм) с невозвратным клапаном |
|
ОГВ-200 |
Оголовок на всасывающую сторону насоса ЦНС-300 для подсоединения всасывающего шланга ВШ-200. Габариты: диаметр 400 х 810 мм, вес 30 кг. |
|
ОГН-200 |
Оголовок с патрубками и вентилями на напорный выход насоса ЦНС-300 |
|
Д-200 |
Шланг для сброса пульпы (Д=200 мм, L=40 м) |
|
ПОП-200 |
Поплавки (мини-понтоны) металлические (7 шт) для шланга сброса пульпы Д-200. |
|
Компл. |
Соединительные втулки для шлангов Д-200, хомуты |
|
НР-70 |
Напорный брезентовый рукав (Д=70 мм, L=60 м) для размывочного инструмента и эжектора |
|
Компл. |
Напорный рукав (Д=70 мм), L= 20 м). Переходники для подключения напорного рукава к эжектору |
|
Компл. |
ЗИП гидромонитора |
|
Инструкция по эксплуатации двигателя ЯМЗ-238М2-2 |
|
|
Руководство по эксплуатации |
|
|
Технический паспорт |
|
|
Сертификат соответствия |
