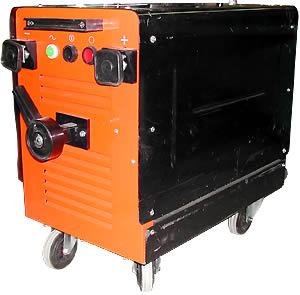

Сварочный выпрямитель ВД-309 предназначен для ручной дуговой сварки, электрокислородной и экзотермической резки под водой штучными электродами типа ЭПС-52, ЭПР-1, ЭТС-1, а также любыми другими электродами, предназначенными для сварки и резки под водой на постоянном токе (DIVEX, BROCO, OXYLANCE, ARCAIR и т.п.).
Для повышения надежности зажигания сварочной дуги под водой и компенсации падения напряжения в сварочном кабеле рабочее напряжение выпрямителя увеличено до 35 В.
Выпрямитель обеспечивает сварку и электрокислородную резку на глубине до 20 м и экзотермическую резку на глубине до 60 м.
Выпрямитель отличается простотой, надежностью, небольшим весом и мобильостью.Надежность выпрямителя достигнута за счет использования медных обмоточных проводов, изоляционных материалов фирмы Du Pont и отказа от подвижных обмоток.
Сварочный ток плавно регулируется в одном диапазоне с помощью механического перемещения магнитного шунта. Оригинальный механизм шунтового регулирования резко уменьшает время, необходимое на смену режима сварки.
Технические характеристики |
|
Номинальное напряжение питающей сети, В |
380, 3 фазы |
Первичный ток |
32 А |
Первичная мощность |
21 кВа |
Номинальный сварочный ток |
300 А |
Пределы регулирования сварочного тока |
60-300 А |
Полезная нагрузка |
40% |
Номинальное рабочее напряжение |
35 В |
Напряжение холостого хода |
72 В |
Масса, кг |
86 кг |
Длина |
71 см |
Ширина |
44 см |
Высота |
58 см |
