Грунтоуборочные эжекторы предназначены для удаления грунта при проведении подводно-технических, судоподъёмных и других водолазных работ на глубине до 60 метров.
Особенностью данных эжекторов является то, что они предварительно разрыхляют грунт, который необходимо удалять. Для этих целей эжекторы могут комплектоваться сменными разрыхляющими насадками диаметром 10,12 и 14 мм. Кроме того, эжекторы имеют специальную насадку, предотвращающую засорение защитной решетки отводящего патрубка, смывая с нее налипший грунт и другие включения. Для повышения эффективности работы по периметру отводящего патрубка имеется конический экран, предотвращающий подсос чистой воды сверху. Для удобства работы эжекторы оборудованы рукояткой, обеспечивающей минимум усилий водолаза во время работы. Для работы с разными типами грунтов эжекторы комплектуются эжектирующими насадками различных диаметров - 20, 22 и 25 мм.
Грунтоуборочный эжектор Ду-300 отличается кольцевым гидроразмывом и совмещенными центральным и кольцевым способами эжектирования.
Использование эффекта Куанта, полностью исключающего взмучивание в районе грунтозабора, позволяет осуществлять визуальный контроль места выполнения работ, а также работать в районах с повышенными экологическими требованиями.
Эжекторы могут работать как в горизонтальном, так и в вертикальном положениях, а также использоваться для откачки воды.
Эжекторы комплектуются напорным пожарным прорезиненным рукавом из синтетических нитей диаметром 66 мм длиной 40 м.
Дополнительно эжекторы могут комплектоваться отливным резино-тканевым рукавом диаметром 100 или 150 мм и длиной 4 м.
|
Технические характеристики |
||
|
ДУ-100 |
ДУ-150 |
|
|
Производительность номинальная |
10 |
15 |
|
Дальность отвода грунта по горизонтали, м |
20 |
15 |
|
Расход рабочей воды, м3/ч |
55-60 |
55-60 |
|
Давление рабочей воды перед эжектором, МПа (кгс/см2) |
1,2(12) |
1,2(12) |
|
Эжекторные насадки сменные с соплами диаметром, мм |
20;12 |
22;25 |
|
Разрыхляющие насадки сменные с соплами диаметром, мм |
10;12 |
10;14 |
|
Габариты: длина, мм |
|
|
|
Масса, кг |
15,3 |
18,7 |
|
Рекомендуемые насосы рабочей воды |
ВНА 50 ТУ-122-66; ГМ-4; Гейзер 1200; Гейзер 1600 |
|

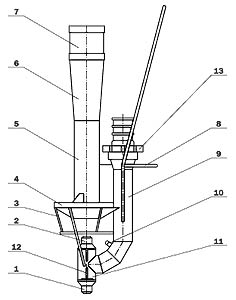

1 насадка разрыхляющая;
2 насадка эжектирующая;
3 решетка защитная;
4 экран;
5 смесительная камера;
6 диффузор;
7 отводящий патрубок;
8 рукоятка;
9 труба для подвода рабочей жидкости;
10 насадка смывная;
11 коллектор;
12 стабилизатор;
13 соединение шланговое.

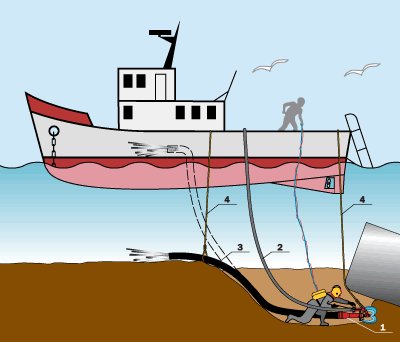

1 устройство эжекторное;
2 рукав рабочей воды;
3 отливной рукав;
4 поддерживающие стропы.
