Универсальный электрододержатель BROCO BR-22 предназначен для выполнения как сварки, так и резки под водой.
Клапан подачи кислорода держателя обеспечивает подачу большого потока кислорода. Специальная форма рукоятки и ее малый вес снижают усталость предплечья водолаза. Для большей прочности и хорошей электрической изоляции корпус держателя выполнен из пластика, армированного прядями стекловолокна. Кислородный клапан электрически изолирован от держателя электрода специальной резиновой муфтой.
Конструкция зажимной муфты предотвращает возможность загрязнения внутренних полостей песком, шлаком и т.п.
Все внутренние части выполнены из латуни для предотвращения электролиза и большого срока службы.
Простая конструкция электрододержателя обеспечивает его простую разборку и техническое обслуживание.
Легко завинчиваемая муфта надежно фиксирует цанги разных размеров для установки почти всех существующих типов электродов для подводной сварки и резки.
Для закрепления электродов диаметром, 3.20 мм (1/8"), 3.97 мм (5/32"), 4.76 мм (3/16"), 6 мм (1/4") используются специальные цанги.
BR-22 состоит из следующих основных узлов:
Разборная рукоятка из стекловолоконного пластика, кислородный клапан с рычагом, штуцер для подсоединения кислородного шланга, накидная муфта цангодержателя, сменная цанга.
Сменные цанги различного диаметра позволяют использовать BR-22 как c электродами для экзотермической резки (6.4, 9.5 мм), так и со сварочными электродами (3.2, 4.0, 4.8 мм).
Легко завинчиваемая муфта предотвращает попадание грязи, песка и шлаков внутрь BR-22, надежно фиксирует цанги и дает возможность водолазу быстро и самостоятельно произвести смену электрода под водой.
Ресурс накидной муфты - приблизительно 150-200 электродов, ресурс цанги - 20-30 электродов.
Комплекты запасных частей
Существуют два комплекта запасных частей для электрододержателя BR-22: большой (артикул SPK-C) и малый (артикул SPK-M).
В большой комплект входят практически все составляющие части электрододержателя.
В малом комплекте имеются запасные цанги, пластиковые болты и гайки, шток кислородного клапана, словом все, что в первую очередь требует замены в процессе работ.
Сменная цанга с прокладкой – артикул ТА22хх (например, ТА2214 для цанги 6.4 мм (1/4”), ТА2238 для цанги 9.5 мм (3/8”)).

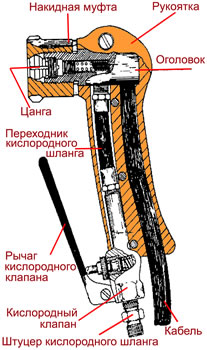

Устройство электрододержателя BR-22
