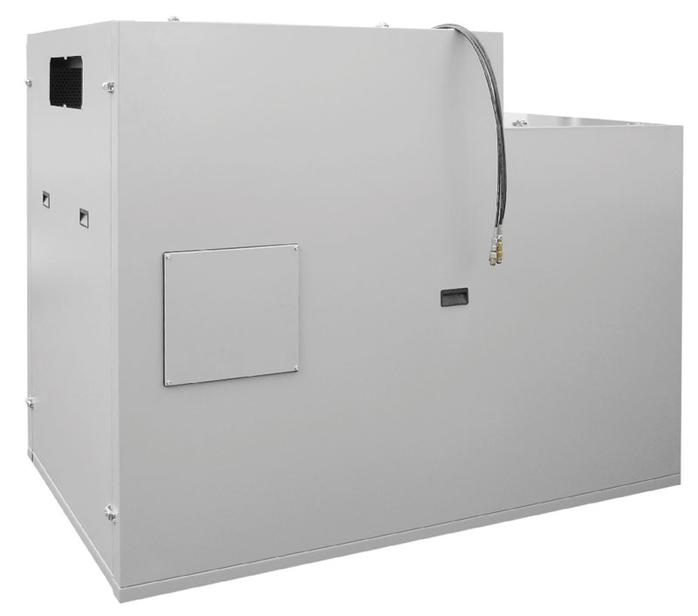

Шумозащитный кожух для компрессора LW 720 E из прочных стальных листов, окрашенных по RAL 7001, отделанный огнеупорным звукоизоляционным материалом толщиной 80 мм. Кожух легко открывается для простого и удобного доступа к компрессору. Все функции управления компрессором доступны снаружи кожуха.
- Поставляется в сборе с панелью приборов
- Имеет дверцу для обслуживания
- Уровень шума на расстоянии 1 м - 75 дБ (А)
- Размеры - 2200х1630х1550 мм

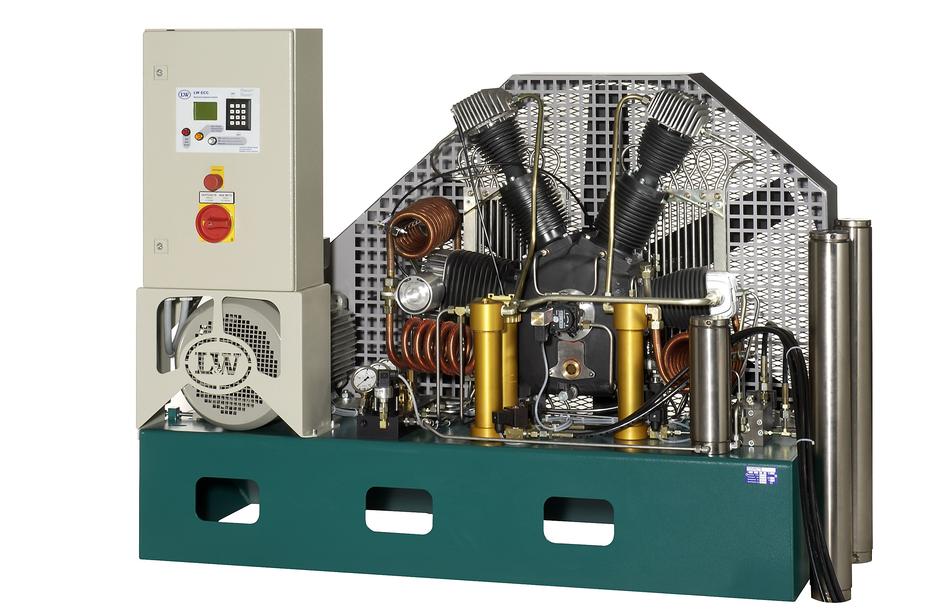

Стационарный промышленный компрессор LW 720 E изготовлен из качественных и хорошо зарекомендовавших себя материалов и компонентов и предназначен для промышленного использования. LW 720 E имеет электрический привод и четырехступенчатую поршневую компрессорную головку, что дает возможность при необходимости достигать максимального давления в 420 бар. Компрессор имеет малую частоту вращения, что сильно продлевает срок службы агрегата и уменьшает расходы на техническое обслуживание. Компрессор немедленно готов к работе, все пневмо и электросоединения уже подсоединены. Для удобства использования имеются автоматические клапана для слива конденсата и автоотключение по достижении заданного давления. Для обеспечения безопасности предусмотрено автоматическое выключение компрессора при открытии крышки. Для обеспечения нормальных условий старта двигателя предусмотрен режим старта без давления. Система смазки с малым давлением масла и поршневые кольца на каждой из ступеней обеспечивают надежность компрессора. LW 720 E позволяет заправлять до 4-х потребителей одновременно. Очистка воздуха соответствует стандарту ЕN 12021.
Компрессор имеет входной микронный фильтр, коррозионностойкие трубки охлаждения, невозвратный клапан поддержания давления, масловодосепараторы и предохранительные клапаны после каждой ступени. Компрессор немедленно готов к работе, все пневмо и электросоединения уже подсоединены. Очистка воздуха соответствует стандарту ЕN 12021. На компрессоре установлена встроенная контрольная панель с органами управления компрессором, 4 зарядных шланга с крестообразными зарядными клапанами могут комплектоваться зарядными штуцерами в исполнении 200 или 300 бар.
Стандартное управление включает: кнопку старта, кнопку останова с функцией тестирования на утечки, аварийный тумблер отключения, проверочный тумблер для открывания осушающих клапанов сброса конденсата. Запуск треугольник-звезда через реле и таймеры. Манометр конечного давления и электронный счётчик моточасов.
Автоосушение (сброс конденсата), автостоп по достижении конечного давления. Полностью подсоединённое пневматическое управление (или ЕСС - Электронная Система Управления Компрессором). Электромотор привода готов к подсоединению 3ф. 400В + Н + З.
Технические характеристики:
| Модель | LW 720 E |
| Производительность, л/мин | 720 |
| Привод | Электромотор 400В, 3ф., 50 Гц |
| Мощность, кВт (л.с.) | 18,5 (25) |
| Частота вращения компрессора, об/мин | 1100 |
| Максимальное давление, бар | 420 |
| Диапазон рабочих температур, 0С | +5..+45 |
| Ресурс фильтра при 200С, м3 (час) | 2400 (56) |
| Объем масла, л | 4 |
| Давление масла, бар | 4 |
| Количество заправочных шлангов | 4 |
| Температура воздуха на выходе | на 8-10 0С выше температуры окружающей среды |
| Длина, см | 165 |
| Ширина, см | 76 |
| Высота, см | 125 |
| Вес, кг | 600 |
В базовую комплектацию входят:
- Индикатор давления масла с аварийным автоотключением
- Индикатор температуры масла с аварийным автоотключением

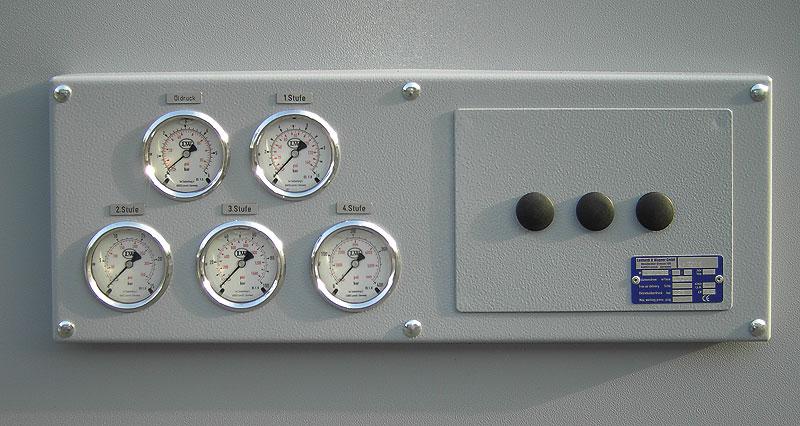

- Индикатор давления каждой ступени сжатия
- Мониторинг фазы с автоотключением в случае неправильного направления вращения
- Консоль настенного монтажа с блоком фильтров 2*2,3 л
Опции:
- Автостарт
- Параллельное заполнение 200 и 300 бар
- Индикатор температуры головки цилиндра с автоотключением
- Выходы ВВД без зарядных шлангов
- Система контроля состояния фильтрующего картриджа Puracon (с автоотключением)
- Кабель питания с вилкой
- Версия с максимальным давлением 420 бар
- Устройство подогрева головки
- Электронная система управления компрессором ЕСС, установленная на выносной консоли:
В дополнение к характеристикам в составе стандартного электро-пневматического управления, ЕСС включает ЖК дисплей с подсветкой, 3 индикаторные лампы состояния, клавишную цифровую панель для ввода данных и запуска/останова, функцию проверки предохранительного клапана конечного давления, порт для данных конечного давления, порт для данных о неисправности, программу тех. обслуживания с отсчётом моточасов и информацией о номерах заказа запчастей, запоминанием статистики, функцией авто старта (подробное описание)
Малые габариты делают LW 570 E Compact идеальным для применения в небольших ограниченных пространствах, например, на лодках или в небольших зданиях. Компрессор выполнен по четырёхступенчатой схеме и обладает производительностью 570 л/мин. Используется система смазки с низким давлением масла, что увеличивает ресурс головки компрессора. LW 570 E Compact имеет прочную раму, на которую порошковым методом нанесено специальное защитное покрытие.
LW 570 E Compact имеет электрический привод и четырехступенчатую поршневую компрессорную головку, что дает возможность при необходимости достигать максимального давления в 420 бар. Компрессор имеет малую частоту вращения, что сильно продлевает срок службы агрегата и уменьшает расходы на техническое обслуживание.
Компрессор имеет входной микронный фильтр, коррозионностойкие трубки охлаждения, невозвратный клапан поддержания давления, масловодосепараторы и предохранительные клапаны после каждой ступени. Компрессор немедленно готов к работе, все пневмо и электросоединения уже подсоединены. Очистка воздуха соответствует стандарту ЕN 12021.
Стандартное управление включает: кнопку старта, кнопку останова, запуск треугольник-звезда через реле и таймеры, манометр конечного давления и электронный счётчик моточасов. В базовой комплектации компрессор оснащён ручными клапанами для слива конденсата и ручным отключением по достижении заданного давления. Автоматические версии доступны в качестве опций.
Технические характеристики:
| Модель | LW 570 E Compact |
| Производительность, л/мин | 570 |
| Привод | Электромотор 400В, 3ф., 50 Гц |
| Мощность, кВт | 15 |
| Частота вращения компрессора, об/мин | 1100 |
| Максимальное давление, бар | 420 |
| Диапазон рабочих температур, 0С | +5..+45 |
| Ресурс фильтра при 200С, м3 (час) | 900 (33) |
| Объем масла, л | 2,5 |
| Давление масла, бар | 2,2 |
| Количество заправочных шлангов | 1 |
| Температура воздуха на выходе | на 8-10 0С выше температуры окружающей среды |
| Длина, см | 138 |
| Ширина, см | 68 |
| Высота, см | 90 |
| Вес, кг | 305 |
Опции:
- Автостарт
- Автостоп по достижению конечного давления
- Автоматический слив конденсата
- Индикатор давления масла с аварийным автоотключением
- Индикатор температуры масла с аварийным автоотключением
- Индикатор давления каждой ступени сжатия
- Мониторинг фазы с автоотключением в случае неправильного направления вращения
- Параллельное заполнение 200 и 300 бар
- Индикатор температуры головки цилиндра с автоотключением
- Выходы ВВД без зарядных шлангов
- Система контроля состояния фильтрующего картриджа Puracon (с автоотключением)
- Кабель питания с вилкой
- Версия с максимальным давлением 420 бар
- Устройство подогрева головки
Компрессор LW 570 ES II является стационарным и идеально подходит для постоянного профессионального использования в местах, где крайне нежелателен повышенный уровень шума. Все агрегаты компрессора помещены в компактный звукоизолирующий шкаф, что позволяет достичь беспрецедентно низкого уровня шума. LW 570 ES II имеет электрический привод и четырехступенчатую поршневую компрессорную головку, что дает возможность при необходимости достигать максимального давления в 420 бар. Компрессор имеет малую частоту вращения, что сильно продлевает срок службы агрегата и уменьшает расходы на техническое обслуживание. Компрессор немедленно готов к работе, все пневмо и электросоединения уже подсоединены. Для удобства использования имеются автоматические клапана для слива конденсата и автоотключение по достижении заданного давления. Для обеспечения нормальных условий старта двигателя предусмотрен режим старта без давления. Система смазки с малым давлением масла и поршневые кольца на каждой из ступеней обеспечивают надежность компрессора. Очистка воздуха соответствует стандарту ЕN 12021.
На компрессоре установлена встроенная контрольная панель с органами управления компрессором.
Стандартное управление включает: кнопку старта, кнопку останова с функцией тестирования на утечки, аварийный тумблер отключения, проверочный тумблер для открывания осушающих клапанов сброса конденсата. Запуск треугольник-звезда через реле и таймеры. Манометр конечного давления и электронный счётчик моточасов. Возможные варианты управления компрессором: ручной старт/стоп (независимо от уровня давления), автоостановка по достижению конечного давления, автоосушение клапанами сброса конденсата.
Автоосушение (сброс конденсата), автостоп по достижении конечного давления. Полностью подсоединённое пневматическое управление (или ЕСС - Электронная Система Управления Компрессором). Электромотор привода готов к подсоединению 3ф. 400В + Н + З.
Технические характеристики:
| Модель | LW 570 ES II |
| Производительность, л/мин | 570 |
| Привод | Электромотор 400 В, 3ф., 50 Гц, включая кабель и штепсель (16А), тумблер Старт/Стоп |
| Мощность, кВт (л.с.) | 15 (20) |
| Частота вращения компрессора, об/мин | 1100 |
| Максимальное давление, бар | 350/420 |
| Диапазон рабочих температур, 0С | +5..+45 |
| Ресурс фильтра при 200С, м3(час) | 1440 (42) |
| Объем масла, л | 2,9 |
| Давление масла, бар | 2,0 (+/- 0,1) |
| Количество заправочных шлангов | выход ВВД без заправочных шлангов |
| Температура воздуха на выходе | на 8-10 0С выше температуры окружающей среды |
| Длина, мм | 975 |
| Ширина, мм | 1260 |
| Высота, мм | 1800 |
| Вес, кг | 554 |
| Уровень шума на расстоянии 1 м, дБ(А) | 64 |
Опции:
- Автостарт
- Параллельное заполнение 200 и 300 бар
- До 6 дополнительных зарядных шлангов
- Индикатор давления масла с аварийным автоотключением
- Индикатор температуры масла с аварийным автоотключением
- Индикатор давления каждой ступени сжатия
- Индикатор температуры головки цилиндра с автоотключением
- Система контроля состояния фильтрующего картриджа Puracon (с автоотключением)
- Мониторинг фазы с автоотключением в случае неправильного направления вращения
- Кабель питания с вилкой
- Версия 420 бар
- Электронная система управления компрессором ЕСС:
В дополнение к характеристикам в составе стандартного электро-пневматического управления, ЕСС включает ЖК дисплей с подсветкой, 3 индикаторные лампы состояния, клавишную цифровую панель для ввода данных и запуска/останова, функцию проверки предохранительного клапана конечного давления, порт для данных конечного давления, порт для данных о неисправности, программу тех. обслуживания с отсчётом моточасов и информацией о номерах заказа запчастей, запоминанием статистики, функцией авто старта (подробное описание)

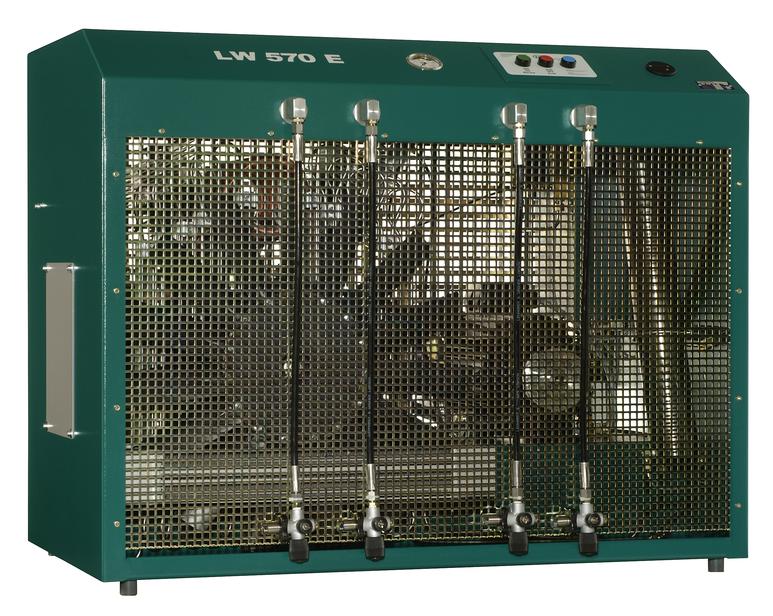

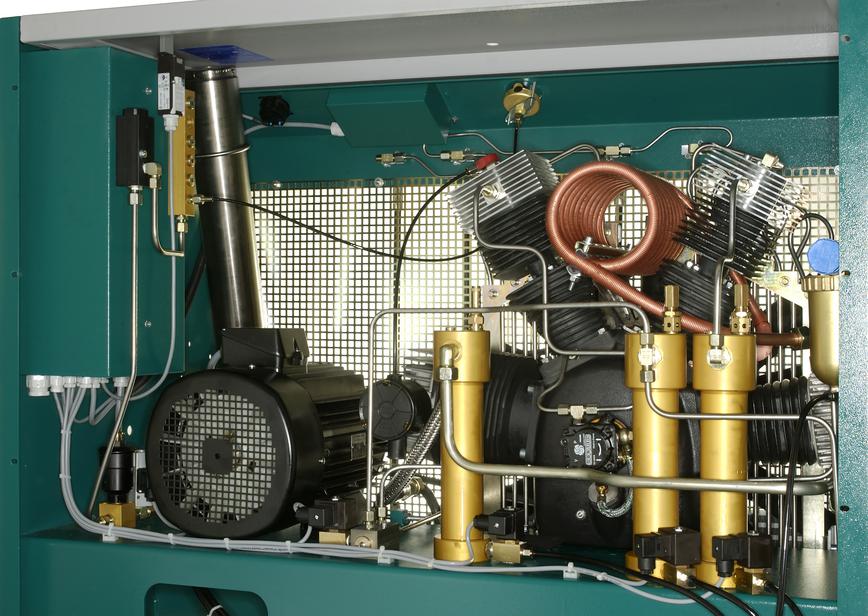

Стационарный компрессор LW 570 E изготовлен из качественных и хорошо зарекомендовавших себя материалов и компонентов и предназначен для профессионального использования. Идеален для применения в больших дайвинг-клубах и водолазных школах, а также может использоваться в гипербарических установках. LW 570 E имеет электрический привод и четырехступенчатую поршневую компрессорную головку, что дает возможность при необходимости достигать максимального давления в 420 бар. Компрессор имеет малую частоту вращения, что сильно продлевает срок службы агрегата и уменьшает расходы на техническое обслуживание. Компрессор немедленно готов к работе, все пневмо и электросоединения уже подсоединены. Для удобства использования имеются автоматические клапана для слива конденсата и автоотключение по достижении заданного давления. Для обеспечения безопасности предусмотрено автоматическое выключение компрессора при открытии крышки. Для обеспечения нормальных условий старта двигателя предусмотрен режим старта без давления. Система смазки с малым давлением масла и поршневые кольца на каждой из ступеней обеспечивают надежность компрессора. LW 570 E позволяет заправлять до 4-х потребителей одновременно. Очистка воздуха соответствует стандарту ЕN 12021.
Компрессор имеет входной микронный фильтр, коррозионностойкие трубки охлаждения, невозвратный клапан поддержания давления, масловодосепараторы и предохранительные клапаны после каждой ступени. Компрессор немедленно готов к работе, все пневмо и электросоединения уже подсоединены. Очистка воздуха соответствует стандарту ЕN 12021. На компрессоре установлена встроенная контрольная панель с органами управления компрессором, 4 зарядных шланга с крестообразными зарядными клапанами могут комплектоваться зарядными штуцерами в исполнении 200 или 300 бар.
Стандартное управление включает: кнопку старта, кнопку останова с функцией тестирования на утечки, аварийный тумблер отключения, проверочный тумблер для открывания осушающих клапанов сброса конденсата. Запуск треугольник-звезда через реле и таймеры. Манометр конечного давления и электронный счётчик моточасов. Возможные варианты управления компрессором: ручной старт/стоп (независимо от уровня давления), автоостановка по достижению конечного давления, автоосушение клапанами сброса конденсата.
Автоосушение (сброс конденсата), автостоп по достижении конечного давления. Полностью подсоединённое пневматическое управление (или ЕСС - Электронная Система Управления Компрессором). Электромотор привода готов к подсоединению 3ф. 400В + Н + З.
Технические характеристики:
| Модель | LW 570 E |
| Производительность, л/мин | 570 |
| Привод | Электромотор 400В, 3ф., 50 Гц |
| Мощность, кВт (л.с.) | 15 (20) |
| Частота вращения компрессора, об/мин | 1100 |
| Максимальное давление, бар | 420 |
| Диапазон рабочих температур, 0С | +5..+45 |
| Ресурс фильтра при 200С, м3 (час) | 1200 (35) |
| Объем масла, л | 2,5 |
| Давление масла, бар | 2,2 |
| Количество заправочных шлангов | 4 |
| Температура воздуха на выходе | на 8-10 0С выше температуры окружающей среды |
| Длина, см | 125 |
| Ширина, см | 72 |
| Высота, см | 98 |
| Вес, кг | 310 |
Опции:
- Автостарт
- Параллельное заполнение 200 и 300 бар
- Выходы ВВД без зарядных шлангов
- Индикатор давления масла с аварийным автоотключением
- Индикатор температуры масла с аварийным автоотключением
- Индикатор давления каждой ступени сжатия
- Индикатор температуры головки цилиндра с автоотключением
- Система контроля состояния фильтрующего картриджа Puracon (с автоотключением)
- Мониторинг фазы с автоотключением в случае неправильного направления вращения
- Кабель питания с вилкой
- Версия с максимальным давлением 420 бар
- Электронная система управления компрессором ЕСС:
В дополнение к характеристикам в составе стандартного электро-пневматического управления, ЕСС включает ЖК дисплей с подсветкой, 3 индикаторные лампы состояния, клавишную цифровую панель для ввода данных и запуска/останова, функцию проверки предохранительного клапана конечного давления, порт для данных конечного давления, порт для данных о неисправности, программу тех. обслуживания с отсчётом моточасов и информацией о номерах заказа запчастей, запоминанием статистики, функцией авто старта (подробное описание)
